Задумал я делать новую штангу для датчика эхолота. Нужна была простая телескопическая конструкция. А что может быть проще телескопической стойки для удилищ, как основы для штанги крепления датчика? Из всех стоек, пересмотренных и перещупанных мной в рыболовном магазине, наиболее подходящей мне показалась стойка от производителя «Флагман». Во-первых, телескопическая конструкция с фиксатором–эксцентриком позволяет быстро и легко регулировать высоту стойки. Во-вторых, стойка изготовлена из треугольного алюминиевого профиля, что также хорошо, поскольку такой профиль способен выдерживать гораздо большие поперечные нагрузки, нежели простая трубка из алюминия. В-третьих, стойка имеет внутреннюю резьбу для оснащения различными держателями и даже продается с одним из таких держателей. В-четвертых, просто божеская цена – всего 32 грн.
Теперь оставалось самое малое – несколько укоротить длину стойки и соединить ее со струбциной для получения самого простого варианта съемной штанги для датчика эхолота, а заодно и придумать, как закрепить сам датчик на стойке.
Не хотелось мне тратить время на изготовление крепежа датчика, а потому я просто использовал для этой цели пластмассовый V-образный держатель с соответствующей резьбой. К сожалению, штатный держатель, входящий в комплект стойки, для крепления датчика не совсем подошел – показался несколько хлипким, пришлось покупать другой – из более плотной пластмассы и с резьбовым штырем, изготовленным из цветного металла. Переделка этой «рогатой» подставки для удилища в держатель датчика эхолота произошла до смешного быстро – всего-то потребовалось просверлить в ответвлениях 2 отверстия диаметром 6 мм. Осью послужила латунная шпилька с резьбой М6, проходящая через «уши» датчика и отверстия в «рогачике». Стягивание ответвлений «рогачика» до необходимой степени фиксации датчика в определенном горизонтальном положении осуществляется двумя латунными гайками на концах шпильки. Датчик фиксируется очень надежно и что приятно – нет в таком креплении деталей, которые бы со временем могли бы коррозировать.
Сам процесс укорочения стойки на первый взгляд прост, но есть некоторые особенности. Для начала на основном сегменте необходимо провести точную разметку линии отреза и после этого полностью раздвинуть стойку. Первый распил ножовкой по металлу укорачивает до необходимой длины только основную часть стойки – ту, к которой будет прикреплена струбцина. После этого производится укорачивание внутреннего подвижного элемента, но в два этапа. Первым распилом удаляется часть подвижного элемента с пластмассовым наконечником, выполняющим функцию ограничителя, препятствующего от выпадения подвижного элемента при максимальном раздвижении. Этот наконечник закреплен в подвижном элементе при помощи клея и трехточечного кернения на глубину около 3 см., поэтому и отрезать нужно от края подвижного элемента со стороны ограничителя не менее 3 см. Наконечник-ограничитель мы освобождаем от «объятий» алюминиевого остатка и откладываем в сторону, поскольку нам он еще пригодится. Теперь без ограничителя подвижная часть свободно вынимается из основного сегмента и можно производить второй, окончательный распил. Но для того, чтобы точно рассчитать необходимую длину подвижного элемента, нужно знать как будет соединен со струбциной основной сегмент телескопической штанги. Для меня самым простым и надежным креплением струбцины в полости основного сегмента штанги является заливка части его полости с помещенной внутрь нее частью струбцины обычным эпоксидным клеем. Застывшая масса эпоксидного клея обладает значительной прочностью, а простота такого крепления не требует дальнейших пояснений. Не требуется и специально изготовлять какие-либо специальные струбцины, поскольку внутренние размеры основного сегмента стойки достаточно велики и позволяют поместить внутрь струбцины, которые продаются практически в любом магазине хозтоваров. Во всяком случае, подобрать что-нибудь подходящее, исходя из размеров места крепления, не составит труда и не опустошит ваш карман. Желательно, конечно, поискать струбцину, изготовленную из материала, который не подвергается коррозии. Подготовленную струбцину помещаем одной частью внутрь полости основного сегмента со стороны отпила и с другой стороны вставляем в полость основного сегмента подвижной элемент, продвигая его до соприкосновения с частью струбцины. Не вошедшая полностью внутрь основного сегмента часть подвижного элемента и будет лишней. Кроме этого к этой «лишней» длине нужно прибавить 20 мм на высоту головки ограничителя, который будет закреплен в подвижном элементе и 5-10 мм на создание перегородки, которая будет препятствовать вытеканию массы эпоксидного клея из верхней части основного сегмента при заливке. После произведенных замеров твердой рукой отрезаем лишнее у подвижного элемента, вставляем его внутрь основного сегмента, на боковую поверхность пластмассового наконечника-ограничителя наносим несколько капель супер-клея и с усилием помещаем его внутрь верхней части подвижного элемента. Все эти операции очень просты и не требуют каких-либо специальных инструментов. Определенная сложность может возникнуть только при помещении подвижного элемента внутрь основного сегмента после укорочений обоих. Препятствием здесь оказывается эксцентрик на основном сегменте, который так надежно удерживает подвижной элемент. Именно он не дает вставить обратно подвижной элемент. Бороться с этим просто – плоским предметом (я использовал пилочку для ногтей, пока жена не видела) нужно слегка поддеть эксцентрик и, удерживая его в верхнем положении, вставить подвижной элемент. Кроме этого сложность может возникнуть при создании «внутренней перегородки», отделяющей верхнюю часть основного сегмента штанги для заливки клеем. При малейшем отверстии в такой «перегородке» клей, обладающий на первых порах изрядной текучестью, непременно найдет себе путь «на свободу» и вся работа будет безнадежно испорчена. Не стоит пытаться создать такую перегородку, загоняя внутрь куски древесины, пробки или пенопласта. Гораздо проще воспользоваться кусочком пластилина, создав с его помощью клеенепроницаемую перегородку. Делается это так. Пластилин до необходимой пластичности раскатывается в ладонях, формируется шарик несколько больший по размеру, чем полость и подходящим предметом, например, тупым концом карандаша постепенно по периметру проталкивается внутрь полости на необходимую глубину. После достижения нужной глубины, что определяется упором пластилина в верхнюю часть подвижного элемента, пластилин аккуратно формуется и в заключение проводится проверка герметичности. Это можно сделать водой, налитой в отделенную секцию. Если нет отверстий – вода остается в полости и объем ее не уменьшится. Если же вода «ушла», надо провести более тщательную формовку пластилина-перегородки. С целью еще более прочного соединения струбцины с основным сегментом желательно провести легкую обвальцовку краев основного сегмента, простучав их молотком. Но это необязательно.
Осталось только закрепить основной сегмент так, чтобы он находился в вертикальном положении, например, в тисках, закрепить в нужном положении струбцину, так, чтобы она была обращена зажимом к плоской стороне основного сегмента штанги, и залить полость эпоксидным клеем, подготовленным по инструкции из смолы и отвердителя. А через сутки, после того как эпоксидная масса застынет и достигнет необходимой прочности, штанга крепления датчика эхолота уже может быть использована в деле. Выставление необходимого положения датчика в горизонтальной плоскости осуществляется путем подбора толщины прокладки между узлом соединения и штангой, что определит положение датчика после полного вкручивания этого узла в штангу.
Данная конструкция очень проста и надежна, может использоваться как на гребных лодках, так и лодках с моторами. Единственный недостаток в такой «стационарной» конструкции - надо быть внимательным и не допускать наезды на препятствия, иначе можно и не избежать поломки датчика эхолота.
Второй вариант штанги для крепления датчика эхолота предназначен именно для передвижения по «пересеченной местности». Каждый раз снимать-крепить штангу с датчиком неудобно. Гораздо проще во время пересечения сложных участков просто поднять штангу с датчиком на время из воды, не позволяя наматываться на сам датчик пучкам водорослей. А значит, нужна поворотная конструкция штанги в вертикальной плоскости.
Такой узел взят за основу из старого фотоштатива без каких-либо существенных переделок. Поворотный узел – шариковый с эксцентриком и винтовым зажимом. Крепление поворотного узла к штанге выполнено также эпоксидной смолой. На сам штатив закреплен П-образный профиль и к нему прикреплены ополнительные пластинчатые держатели штанги, расположенные ниже относительно поворотного узла. Держатели слегка изогнуты для более прочного удержания штанги. Степень зажима штанги регулируется углом изгиба держателей. А конструкция поворотной головки струбцины обеспечивает при прохождении «сложных» участков расположение штанги выше уровня воды.

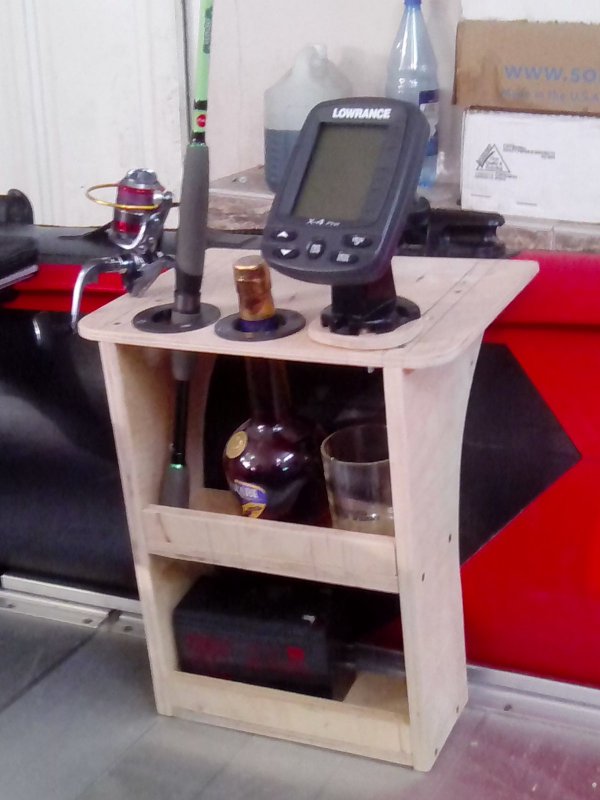

Для наглядности ниже привожу ряд фото. Будут вопросы – задавайте.
Полная версия моего графоманства в газете «Рыбачок» № 23.
